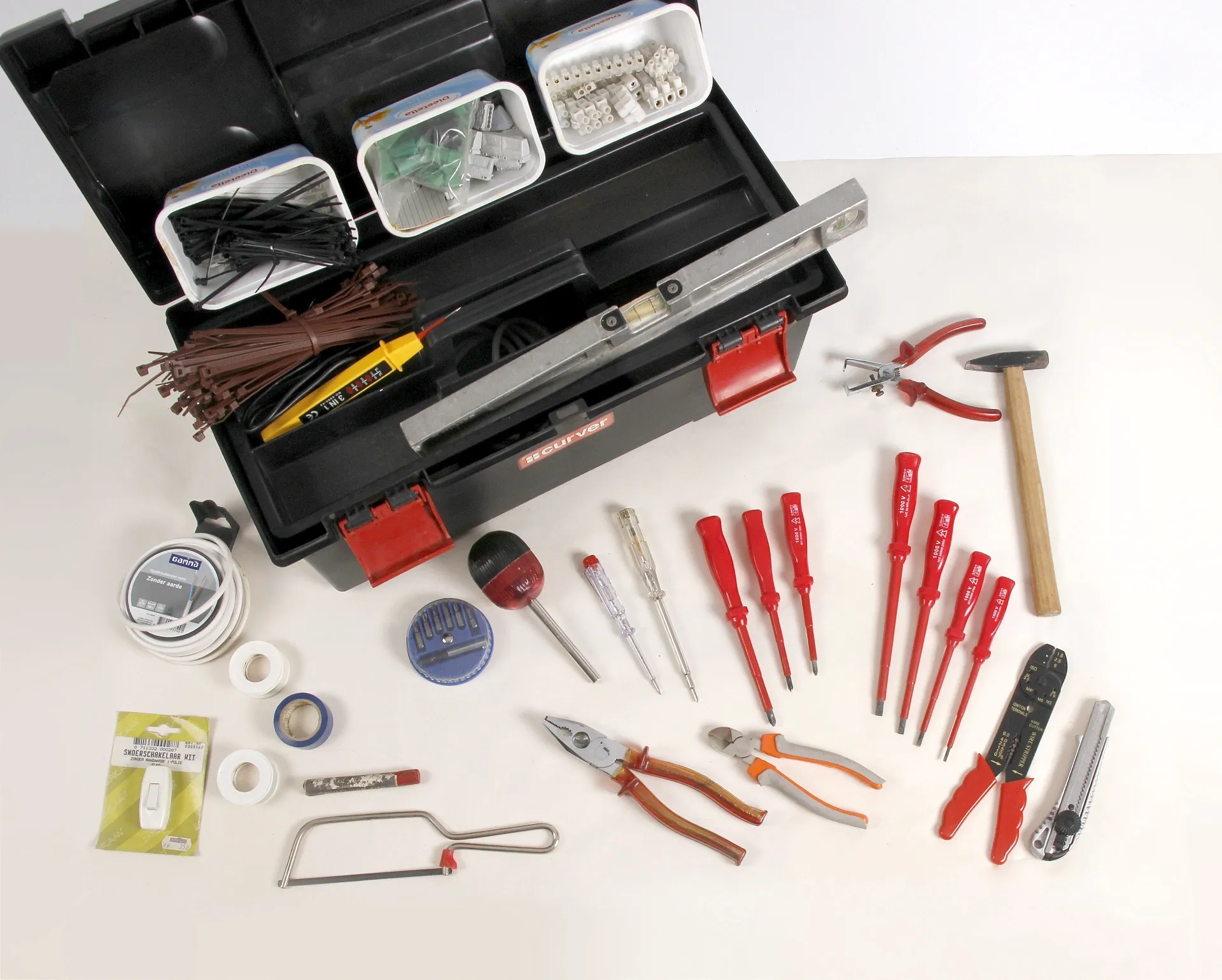

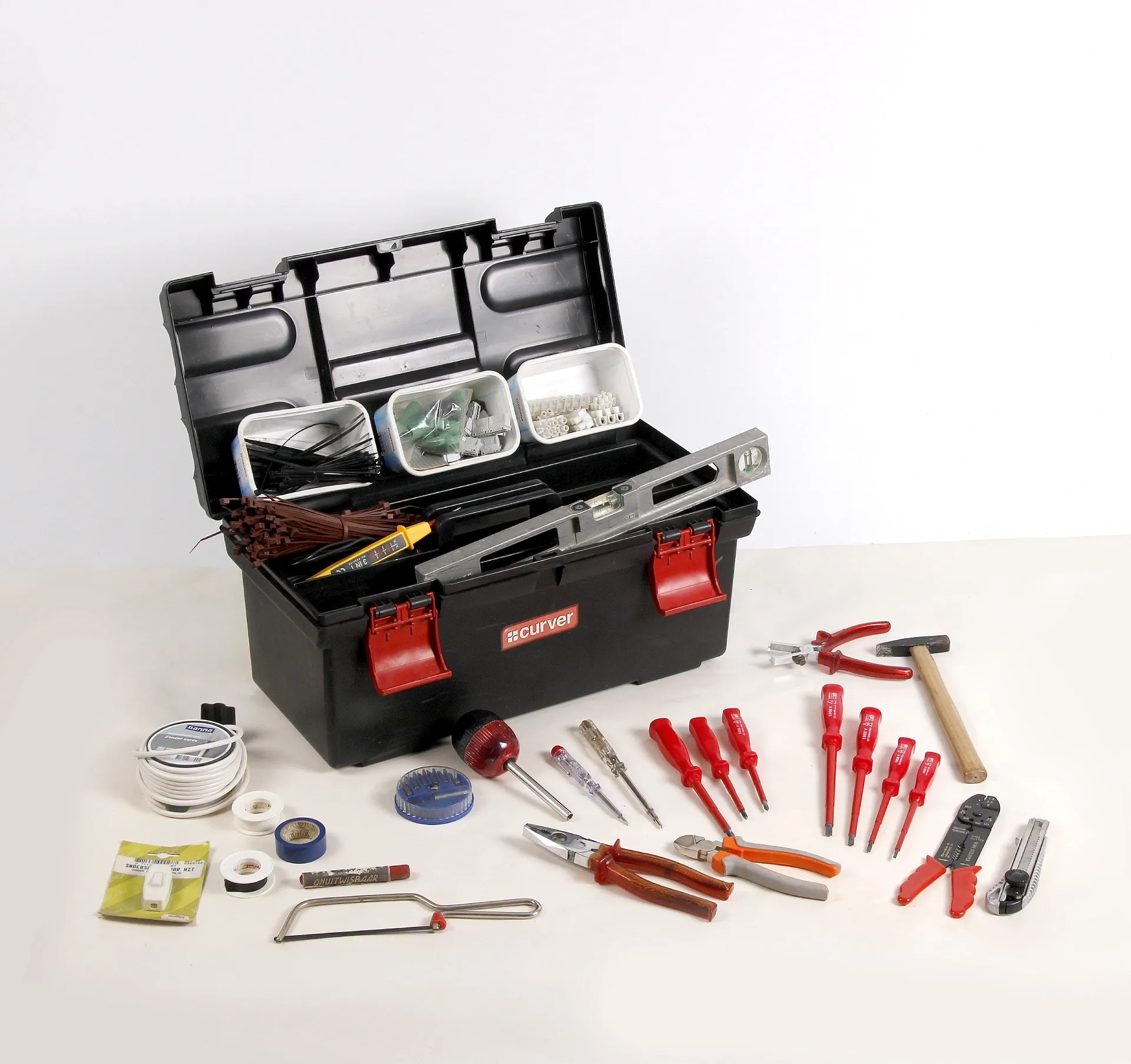

Deze elektrakist is een complete en toegankelijke gereedschapsset, speciaal samengesteld voor lichte en middelzware elektrische klussen in en om het huis. Met deze kist voer je eenvoudig en veilig alledaagse werkzaamheden uit, zoals het aansluiten of ophangen van verlichting, het vervangen van een lichtschakelaar of stopcontact, en het herstellen of netjes bundelen van bedrading.

• Schroevendraaiers:

• Set van 6 geïsoleerde VDE-schroevendraaiers (diverse maten platte kop en kruiskop)

• 2 Spanningzoekers (schroevendraaiermodel)

• 1 Compacte bit-schroevendraaier met bijbehorende bitset

• Tangen & Snijgereedschap:

• Set van 4 gevarieerde tangen (combinatietang, zijkniptang, striptang en kabelschoentang)

• 1 Afbreekmes (cutter)

• 1 Kleine beugelmetaalzaag

• Meet- en Hulpgereedschap:

• 1 Multi-spanningstester (3-in-1 tester)

• 1 Aluminium waterpas

• 1 Bankhamer

• 1 Markeerstift / timmermanspotlood

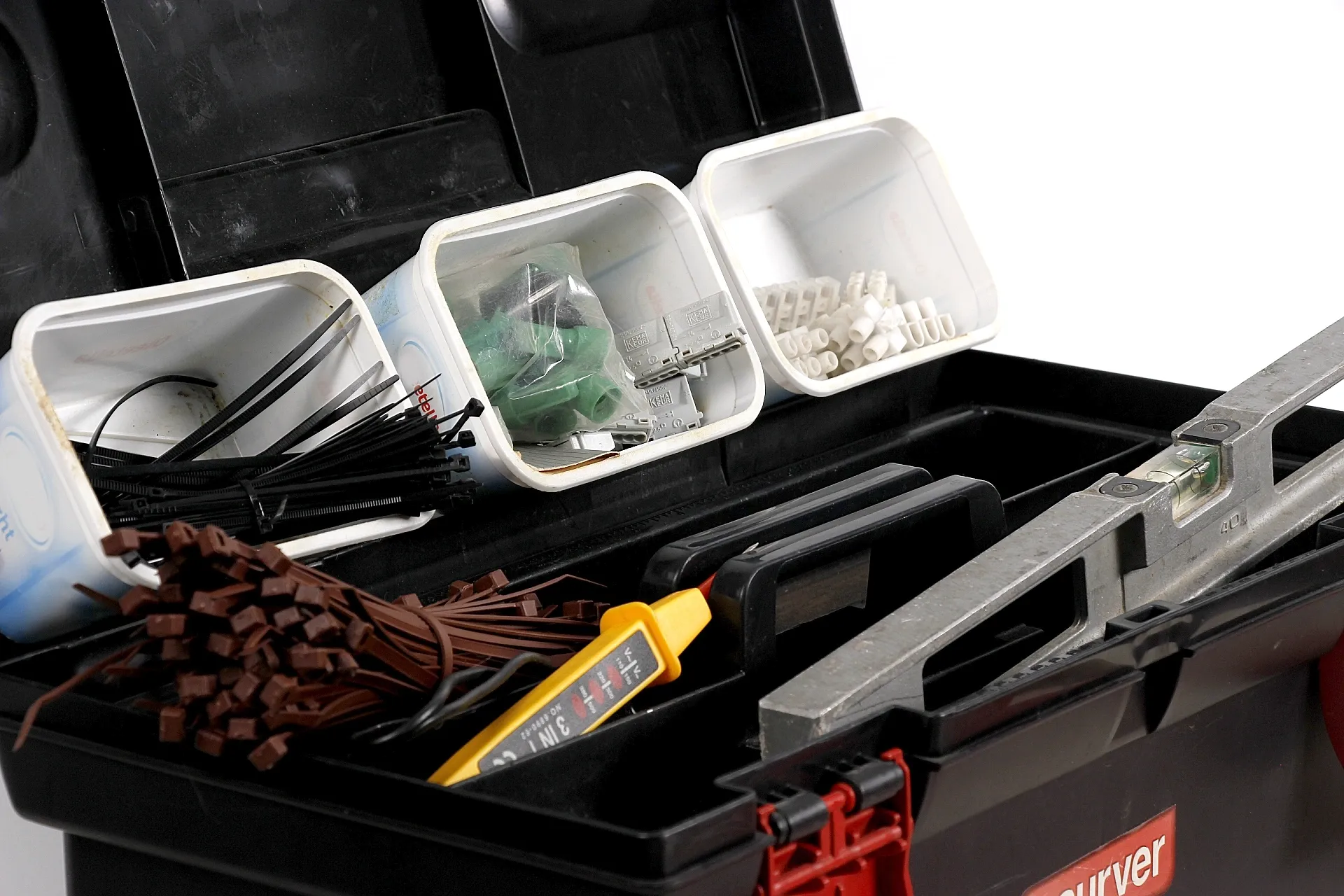

• Exploitatiematerialen (Verbruiksartikelen):

• Set kabelbinders (tyraps) in verschillende maten en kleuren

• Assortiment lasklemmen / steekklemmen

• Assortiment kroonsteentjes

• Rollen isolatietape (diverse kleuren)

• 1 Rol elektrakabel/snoer

• 1 Opbouw-/snoerschakelaar

Let op m.b.t. exploitatiematerialen: De verbruiksmaterialen in de kist (zoals isolatietape, lasklemmen, kroonsteentjes, kabelbinders, kabel en de snoerschakelaar) worden niet standaard bijgevuld na elke uitleenperiode. Het kan voorkomen dat deze gedeeltelijk of geheel opgebruikt zijn. Zorg ervoor dat je voor specifieke klussen eventueel zelf voldoende van deze materialen aanschaft.

Veilig werken met elektriciteit is essentieel. Neem de onderstaande voorschriften en beschermingsmaatregelen altijd in acht voordat je begint.

Persoonlijke Beschermingsmiddelen (PBM)

• Schoenen met rubberen zool: Bieden extra isolatie ten opzichte van de vloer.
• Veiligheidsbril: Beschermt je ogen tegen opspattende koperdeeltjes of stof bij bovenhoofds werken.

Veiligheidsvoorschriften

1. Stroom uitschakelen: Schakel vóór aanvang van de werkzaamheden áltijd de betreffende groep (of de hoofdschakelaar) uit in de meterkast.
2. Controleren (Meten is weten): Controleer met een spanningzoeker of multi-spanningstester direct op de draden of er werkelijk geen stroom meer op staat.
3. Gebruik geïsoleerd gereedschap: Gebruik voor elektrische werkzaamheden uitsluitend gereedschap met een goedgekeurde geïsoleerde handgreep (de rode/oranje handvatten).

Disclaimer: Het gebruik van deze gereedschapskist en de aanwezige hulpmiddelen is volledig op eigen risico. Volg te allen tijde de officiële handleidingen van de te installeren apparatuur en elektrische onderdelen. Raadpleeg bij twijfel of complexe installaties altijd een erkend installateur.

Met de hulpmiddelen in deze specifieke elektrakist voeren mensen in de praktijk vier hoofdcategorieën klussen uit:

1. Verlichting installeren en herstellen: Hanglampen ophangen, plafondplaten monteren, snoerschakelaars tussen een lampensnoer zetten.
2. Schakel- en aansluitmateriaal vervangen: Defecte of verouderde stopcontacten en lichtschakelaars in de muur vervangen door nieuwe exemplaren.
3. Kabels en snoeren herstellen/aanmaken: Verlengsnoeren repareren, gestripte kabels netjes afwerken met een stekker of lasklemmen.
4. Leidingen en kabels netjes wegwerken: Kabelgoten op maat zagen, waterpas aan de muur bevestigen en kabels bundelen met tyraps.

Handleiding 1: Een Wandstopcontact of Lichtschakelaar Vervangen

Benodigdheden uit de kist

• Geïsoleerde schroevendraaiers
• Spanningzoeker
• Combinatietang of striptang (indien draden beschadigd zijn)

Stappenplan

1. Schakel de stroom uit: Zet de betreffende groep in de meterkast om.
2. Controleer op spanning: Haal het afdekraam van het stopcontact/de schakelaar af. Houd de spanningzoeker tegen de schroeven/klemmen waar de draden inzitten. Het lampje in de spanningzoeker mag niet branden.
3. Oude schakelaar/stopcontact losmaken: Draai de bevestigingsschroeven los en trek het binnenwerk voorzichtig uit de inbouwdoos.
4. Draden overzetten:

• Noteer of fotografeer hoe de draden zaten.
• Maak de draden los. Sluit ze 1-op-1 aan op de nieuwe schakelaar/stopcontact:
• Bruin (Fase): op de L-klem.
• Blauw (Nul): op de N-klem.
• Geel/Groen (Aarde): op het aardsymbool (alleen bij geaarde stopcontacten).
• Zwart (Schakeldraad): bij een lichtschakelaar op de daarvoor bestemde uitgang.

1. Monteren en testen: Duw de draden netjes terug in de doos, schroef het binnenwerk en het afdekraam vast, en zet de stroom in de meterkast weer aan.

Handleiding 2: Een Snoerschakelaar (Tussenschakelaar) Monteren

Benodigdheden uit de kist

• Snoerschakelaar (uit de kist)
• Kleine geïsoleerde schroevendraaier
• Striptang / kabelschoentang
• Afbreekmes

Stappenplan

1. Haal de stekker uit het stopcontact: Werk nooit aan een snoer dat onder spanning staat.
2. Snoer doorsnijden: Bepaal op welke plek de schakelaar moet komen en snijd de buitenste mantel van de kabel voorzichtig over circa 2 cm lengte in de lengte op (beschadig de binnenste draden niet).
3. Schakeldraad onderbreken:

• Bij een 2-aderig snoer (bruin en blauw): knip alleen de bruine draad door. Laat de blauwe draad intact (of leg deze door de daarvoor bestemde goot in de schakelaar).
• Strip ongeveer 5 mm van de uiteinden van de doorgeknipte bruine draad blank met de striptang.

1. Draden vastschroeven: Open de behuizing van de snoerschakelaar. Klem de gestripte uiteinden van de bruine draad onder de twee schroefcontacten van de schakelaar.
2. Dichtschroeven: Controleer of de trekontlasting het snoer goed vastklemt en schroef de behuizing van de schakelaar weer dicht.

Handleiding 3: Een Kabelgoot op Maat Zagen en Bevestigen

Benodigdheden uit de kist

• Kleine beugelmetaalzaag
• Aluminium waterpas
• Markeerstift / potlood
• Cable ties (tyraps)

Stappenplan

1. Meten en aftekenen: Meet de afstand af waar de kabelgoot moet komen. Teken met de stift een zaaglijn op de kunststof kabelgoot.
2. Op maat zagen: Zaag de kabelgoot op maat met het beugelzaagje. Maak korte, rustige zaagbewegingen.
3. Waterpas monteren: Houd de basis van de kabelgoot tegen de muur of plint. Leg de waterpas erop om te controleren of deze kaarsrecht hangt. Bevestig de goot (met schroeven of de plintstriplijm).
4. Kabels bundelen en afdekken: Leg de kabels in de goot. Als het meerdere kabels zijn, bundel ze dan met een tyrap uit de kist zodat ze niet in de weg zitten. Klik de deksel op de kabelgoot.

• Maak een foto vooraf: Maak met je telefoon een duidelijke foto van de oude bedrading voordat je iets loshaalt. Zo zie je achteraf precies welke kleur draad waar aangesloten zat.
• Geen bloot koper: Zorg dat er na het vastzetten in een kroonsteentje of lasklem geen open koperdraad meer uitsteekt.
• Vast is vast: Draai schroefverbindingen stevig aan, maar gebruik geen overmatige kracht om te voorkomen dat je de koperdraad of het schroefdraad beschadigt.
• Schoon en droog opbergen: Maak het gereedschap na gebruik schoon en berg alles overzichtelijk op op de vaste plek in de kist.
