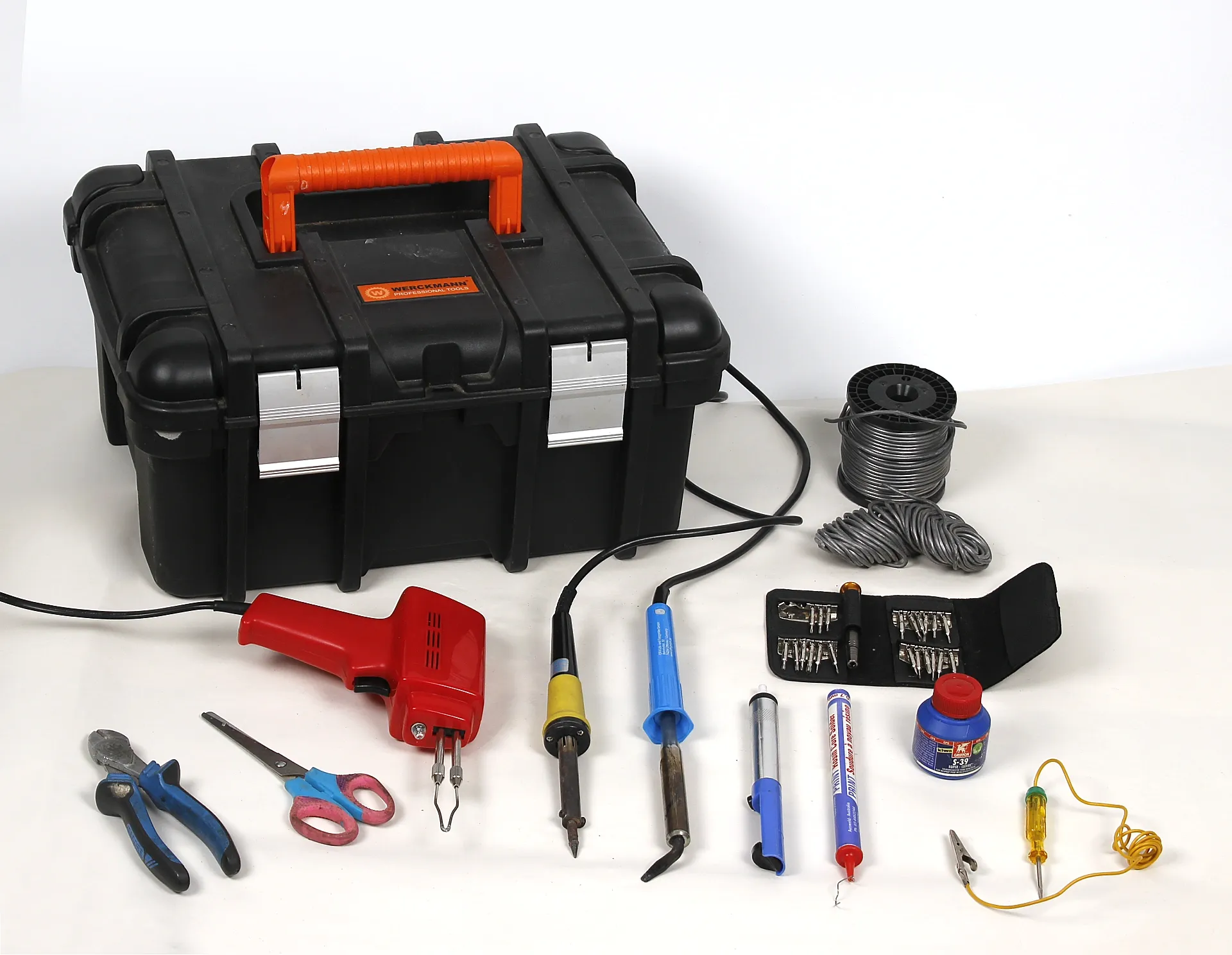

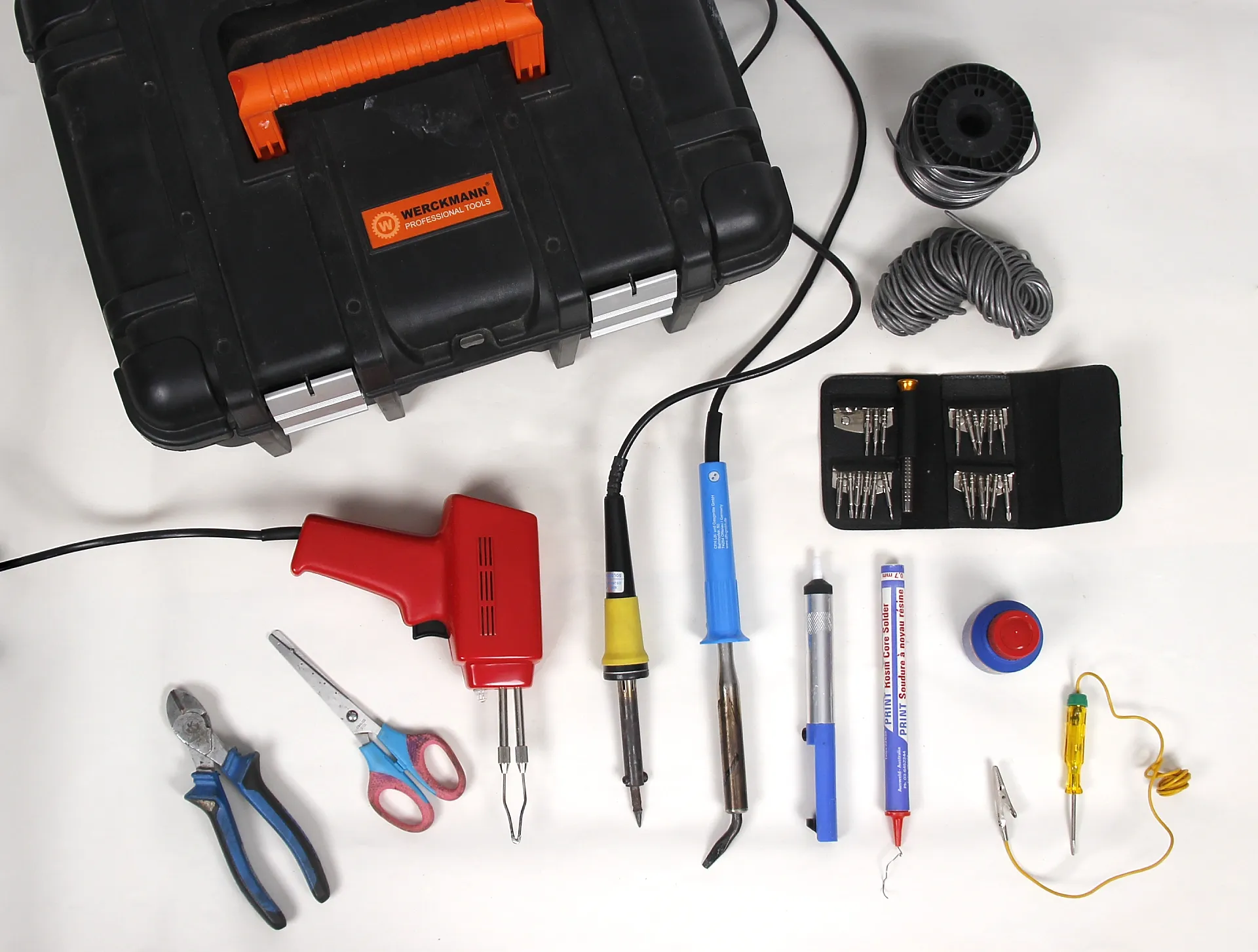

Deze complete soldeerkist is ontworpen voor allerlei fijne en middelgrote elektrische reparaties en soldeerklussen in en om het huis. Of je nu een losgeraakt draadje van een apparaat wilt vastzetten, een printplaatje wilt herstellen, koperdraadjes aan elkaar wilt verbinden of kleine elektronica wilt demonteren: deze set bevat al het nodige gereedschap om veilig en nauwkeurig te werken.

• Soldeergereedschap:

• Soldeerpistool Premco SG-109

• Elektrische soldeerbout met fijne rechte punt voor precisiewerk

• Elektrische soldeerbout met gebogen punt

• Desoldeerpomp (tinzuiger voor het verwijderen van oud of verkeerd aangebracht soldeertin)

• Handgereedschap & Meten:

• 1x Zijsnijtang (voor het doorknippen en strippen van draden)

• 1x Schaar

• 1x Precisie schroevendraaierset (etui met diverse kleine verwisselbare bitjes)

• 1x Spanningstester met krokodillenbek en testkabel

• Exploitatiematerialen (Verbruiksmaterialen):

• Soldeertin (koker en spoel)

• Soldeervet / Flux (potje)

• Rol montagedraad

Let op bij verbruiksmaterialen: De exploitatiematerialen in deze kist (zoals het soldeertin, soldeervet en de rol draad) worden niet standaard na elk gebruik bijgevuld. Er is een kans dat deze (gedeeltelijk) op zijn. Houd er rekening mee dat je deze eventueel zelf dient aan te schaffen voor jouw specifieke klus.

Werken met hitte en elektriciteit vraagt om de juiste voorzorgsmaatregelen.

Persoonlijke Beschermingsmiddelen (PBM)

• Veiligheidsbril: Beschermt je ogen tegen eventueel spattend heet tin.
• Hittebestendige ondergrond of mat: Voorkomt schroei- of brandplekken op je werkbank of tafel.

Veiligheidsvoorschriften

• Goede ventilatie: Zorg dat je werkt in een goed geventileerde ruimte en adem de vrijkomende soldeerdampen niet direct in.
• Pas op voor extreme hitte: De punten van de soldeerbouten worden honderden graden heet. Raak het metaal nooit aan als de stekker in het stopcontact zit.
• Leg de bout veilig weg: Rust een warme soldeerbout altijd veilig uit op een hiervoor bestemde houder of standaard, nooit direct op een brandbaar oppervlak.
• Haal de stekker eruit: Schakel het gereedschap direct uit en trek de stekker uit het stopcontact wanneer je klaar bent of even pauze neemt.

Disclaimer: Het gebruik van deze gereedschapskist en de inhoud ervan is volledig op eigen risico. Volg voor gebruik altijd de officiële handleidingen van de specifieke apparaten en neem alle veiligheidsinstructies strikt in acht.

Draden verbinden:

1. Werkplek voorbereiden: Maak een schone, opgeruimde werkplek en zorg voor voldoende frisse lucht.
2. Draden strippen: Gebruik de zijsnijtang om voorzichtig een klein stukje (ongeveer 1 cm) van de kunststof beschermlaag aan het uiteinde van de draden te verwijderen.
3. Soldeerbout opwarmen: Steek de stekker van de soldeerbout in het stopcontact en laat deze enkele minuten rustig op temperatuur komen.
4. Vertinnen van de draden: Druk de warme soldeerpunt kort tegen het blote koperdraadje en voeg een klein beetje soldeertin toe tot het koper bedekt is met een dun laagje zilver. Doe dit voor beide draden.
5. Verbinding maken: Houd de twee vertinde draadeinden tegen elkaar aan. Houd de soldeerpunt tegen beide draden tot het tin smelt en samenvloeit.
6. Laten stollen: Haal de soldeerbout weg en houd de draden 3 tot 5 seconden roerloos vast tot het tin hard en glanzend wordt.
7. Afkoelen en opruimen: Haal de stekker uit het stopcontact en laat al het gereedschap volledig afkoelen voordat je het terug in de kist opbergt.

• Gebruik geen S-39 voor elektronica: Het blauwe potje S-39 is een corrosief (zuur) vloeimiddel dat uitsluitend bedoeld is voor koperen waterleidingen of dakgoten. Gebruik geen S-39 bij elektronica of fijne kabels; het zuur vreet het koper en de printplaten na verloop van tijd aan. Gebruik voor draad en elektronica alleen de tube soldeertin met ingebouwde harskern.
• Voorkom oververhitting van het gereedschap: Houd de trekker van het soldeerpistool niet onafgebroken minutenlang ingedrukt. Werk in korte intervallen om te voorkomen dat de interne transformator doorbrand.
• Schone punt: Een schone punt geleidt de warmte veel sneller. Veeg de hete punt af aan een vochtige soldeerspons of koperwol als deze vuil of zwart wordt.
• Verwarm het materiaal, niet het tin: Druk de soldeerpunt tegen het metaal dat je wilt verbinden en voeg pas soldeertin toe wanneer het werkstuk zelf heet genoeg is. Dit zorgt voor de sterkste verbinding.
• Houd de punt schoon: Wrijf de soldeerpunt tijdens het klussen regelmatig schoon aan een vochtige spons of speciale koperwol om verbrand materiaal te verwijderen.
• Herstel foutjes met de tinzuiger: Heb je te veel tin gebruikt of een verkeerde verbinding gemaakt? Maak het tin weer warm met de soldeerbout, zet de punt van de desoldeerpomp (tinzuiger) erbij en druk op de knop om het vloeibare tin direct op te zuigen
